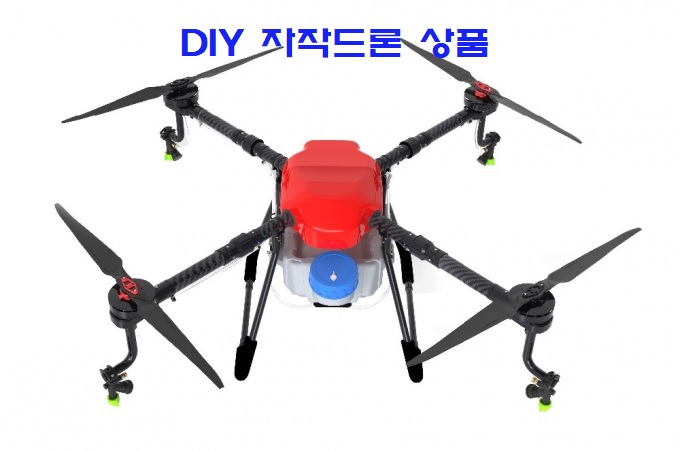

[DIY 자작드론] X4-10P 10L 방제용 쿼드콥터 농업용 드론 DIY 상품
Super Grille Quad-Copter For Agricultural Drone Basic Combo(w/10L Spray System)
알림
1. 본 상품은 드론 운용 교육(조립/세팅/정비)을 실시하는 상품으로 전문가의 도움을 받아 자기 기체를 스스로 조립합니다.
2. 매 교육은 연 이틀간(2일) 당사(천호동)에서 진행되며 정원은 1~3명 입니다.
3. 본 상품의 구성은 아래 ’구성품’을 참고 하세요.
4. 본 상품페이지를 결제(계약금)하시고 아래 ’신청서 바로가기’를 클릭하셔서 신청서를 작성해 주십시오.!
♦ 신청서 바로가기 ♦ (신청서 접수하시면 전화 연락드립니다.)
판매가격
– 조종기 T9 선택시 : 6,923,000원(계약금/부가세 포함)
– 조종기 Datalink3선택시 : 7,120,000원 (계약금/부가세 포함)
레이븐퓨리에서 방제종합관리솔루션 베타버전의 개발을 완료하고 전국구 방제사를 모집 하고 있습니다. 방제사 등록을 누르시면 상세 페이지를 새로 엽니다.
드론 국가자격증 취득과정 연계 DIY 상품 안내
레이븐퓨리는 드론농부협동조합 교육원과 함께 고품격의 드론 자격증 교육과정을 운영하고 있습니다.
본 DIY상품과 함께 자격증취득 과정을 가장 저렴한 가격으로 등록하실 수 있습니다. 희망하시는 분께서는 아래 링크를 참고해 주십시오!
☞ 자격증교육연계 바로가기 ☜
구매 손님 혜택
차후 수리부품 등 추가 부품/기자재 구입 시 할인가 적용!
국가자격시험(멀티콥터 무인기) 연계 신청 시 할인가 적용!
상품 구성
- 기체프레임 : 10L 방제드론 X4-10P * 1
- 비행제어장치(FC) : DJI N3-AG * 1
- 조종기(택일)
– Graupner T9(MZ-18 AG) * 1
– DJI Datalink3 * 1 - 충전기 : DAGAN 1080 * 1
- 배터리 : 6S 16,000 30C * 4
- 드론 조립&운용 교육 2일(당사 사무실)
DIY 교육 내용
|
||
| 09:00 | 교육소개(항공법, 비행원리, 구성품 및 기능설명) | |
| 10:30 | 기체조립(약제통, 랜딩스키드, 파워보드) | |
| 12:00 | 중식 및 휴식 | |
| 12:40 | 기체조립(로터, 비행제어장치) | |
| 18:00 | 석식 및 휴식 | |
| 18:40 | 송수신기 설정 | |
|
||
| 09:00 | 정비 요소, 기체이상판단 및 트러블 슈팅 | |
| 10:00 | 비행시뮬레이션 연습(개인조종능력 파악) | |
| 12:00 | 중식 | |
| 13:00 | 튜닝 및 처녀 비행 (조립 이상 유무 점검) | |
| 14:00 | 비행 연습 (방제 패턴 및 자격증 실기시험 패턴 연습) | 16시 종료 |
♦ 신청서 바로가기 ♦ (신청서 접수하시면 전화 연락드립니다.)
<기체 사양>
| 모 델 | X4-10P 쿼드콥터 방제 드론 |
| 휠베이스 직경 | 1380mm |
| 암 길이 | 528mm |
| Max Unfold Size | 990mm*990mm*550mm |
| 전원보드 | 12S 480A |
<분사시스템>
| 약제통 용량 | 10L |
| 기본 운용 중량 | 10KG |
| 배터리 홀 사이즈 | 140mm*195mm*130mm |
| 최대 분사 속도 | 0.43L/분 (노즐 1개, 물 분사시) |
| 분사 폭 | 4~6미터 (작물 위 1.5 ~3미터) |
| Droplet Size | XR11001:130-150(droplet size vary according to operation environment and spraying speed) |
| 최대 방제 효율 | 1ha / 8분 7초 |
<성능 지표>
| 순수기체무게(배터리제외) | 10.9kg |
| 표준이륙중량 | 14.9kg(배터리 장착) |
| 최대이륙중량 | 24.9kg(배터리 장착 + 약제10L 탑재) |
| 권장 배터리 | 10,000mAh~22,000mAh(6S) x 2개(12S) |
| 최대 소모 전력 | 6,500W |
| 정지비행 시 전력 소모 | 3560W (비행중량 22.9kg) |
| 호버링 시간(배터리잔량 약 20%) | 27분 3초 (16000mah * 2 / 비행중량 : 14.9kg) 12분 26초 (16000mah * 2 / 비행중량 24.9kg) |
| 최대 비행 속도 | 초속 7m |
| 권장 운용 온도 | 0℃ ~ 40 ℃ |
* Nozzle Split Formation

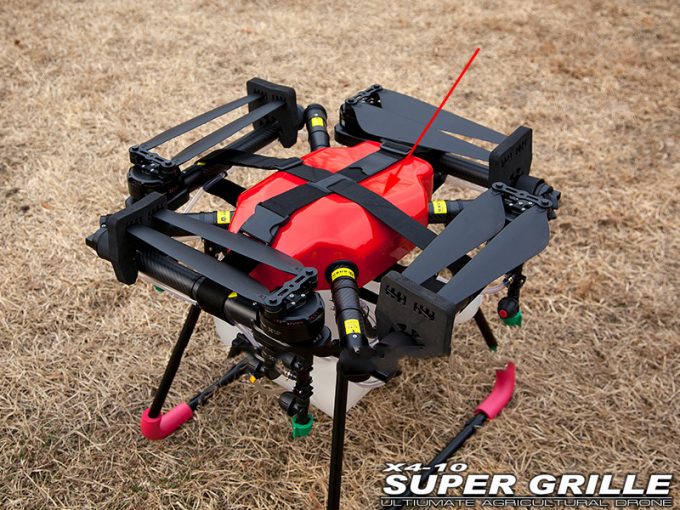

– 신형 X4-10P에는 Nozzle Down Fixing Holder에 One Touch Swing Arm Buttom이 장착되어 한번에 스윙암을 접거나 펼 수 있도록 설계 되었습니다

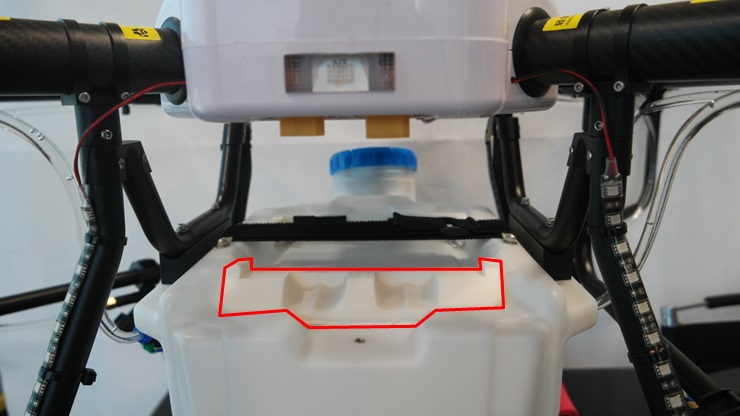

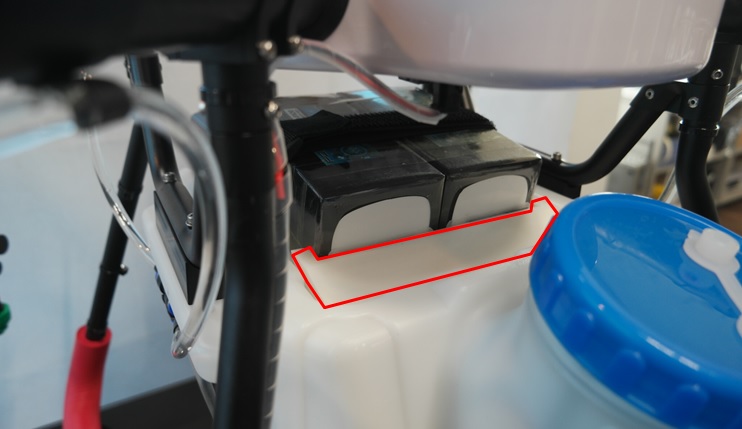

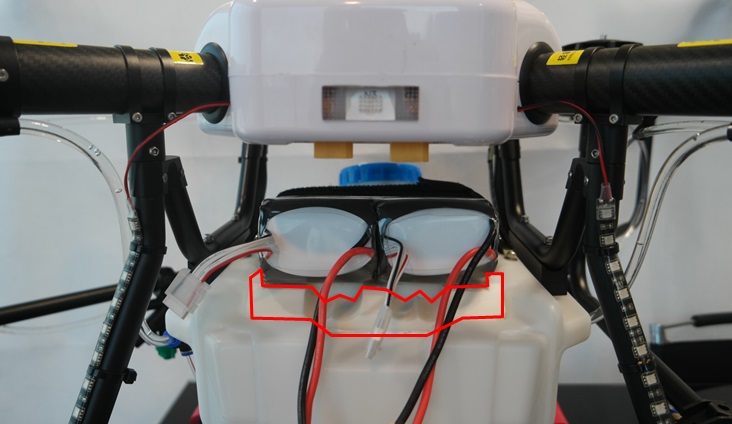

개선된 배터리 트레이 : 10초내 배터리 교체완료 됩니다.
