Graupner 그라프너 MZ24 Pro, 12채널 2.4Ghz HoTT 조종기 – 방제용





알 림

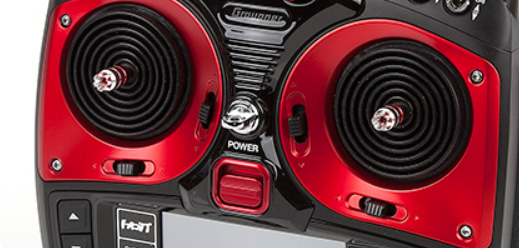

– 조종 스틱에 방진용 고무 커버를 장착해서 보내 드립니다.
– 포장을 뜯고 상품에 고무 커버를 수작업으로 장착 함으로 주문 후 취소/반품하실 수 없습니다.
– 스로틀 스틱은 중앙 위치로 설정됩니다.
– 배송에 3~4일 소요될 수 있습니다.





제품설명



2.4GHz 시그널 프로토콜을 기반으로 최적화된 양방향 HOPPING 기술을 이용하여 75개의 주파수를 이동하며 외부 주파수와 혼선을 방지하고 먼 거리에서도 우수한 송, 수신 성능과 텔레메트리 통신이 가능 하여 기본으로 제공되는 수신기의 사용전압, 수신기온도, 수신기의 다양한 기능을 텔레메트리 기능을 통해 데이터의 확인과 기능설정이 가능하며 추가로 Brushless control +T 변속기나 HoTT센서모듈과 센서를 추가하여 사용할 경우 사용모델의 RPM, 전압, 전류, 온도, 경고 등의 많은 데이터를 실시간으로 송신기로 전송 받아 확인 할 수 있습니다. Graupner mz-24는 어떠한 모델과도 사용이 가능하며 3.5” Full color TFT 터치 LCD을 적용하여 편리하고 안정적인 유저 인터페이스를 제공합니다. 12채널 송신기 제품이 필요한 모든 사용자에게 최상의 선택이 될 것입니다.
높은 정밀도를 요구하는 4개의 베어링과 알루미늄 조종스틱은 4096 분해능으로 부드럽고 정확한 비행 조종을 가능하며 음성안내, 칼라 터치 LCD가 mz-24PRO조종기가 시장에 나와있는 다른 조종기와 차별화되는 가성비 높은 조종기 입니다.
12채널 그리고 기본으로 포함되어 있는 실시간 음성 텔레미트리로 사용자와 모델 사이의 새로운 수준의 커넥션을 경험하게 됩니다. 칼라 터치LCD로 쉽게 사용가능하며 베이직 그리고 펑션 메뉴들의 구성 또한 아주 쉽게 사용가능 합니다.
mz-24 PRO조종기의 경우 사용자가 편집한 음성파일을 사용자가 원하는 기능에 설정된 스위치에 자유롭게 설정할 수 있습니다.
랜딩기어 다운, 착륙할 때 플랩동작, 플라이트 페이지 등의 기능에도 음성파일을 설정할 수 있으며 필요로 하는 비행모드 그리고 플라이트 페이지에 따라서 음성파일을 조합하여 설정할 수 있습니다.
자신만의 음성안내파일을 무료로 제공되는 Graupner firmware update strudio program을 통해서 쉽게 만들 수 있습니다.
모든 HoTT 제품들은 mz-24 PRO 조종기에서 직접 무선으로 프로그램되고 설정될 수 있습니다.
케이블, 컴퓨터, 프로그램 박스 등이 필요하지 않습니다. 모터 방향설정을 위해 모터배선을 역으로 연결할 필요가 없으며 플라이트 컨트럴러, 수신기 설정 등이 필요하지 않으며 조종기에서 바로 텔레메트리기능을 이용하여 HoTT 제품의 모든 기능을 쉽게 접근 설정할 수 있습니다.
서보시퀀서 기능을 사용한 3채널 서보시퀀서는 접이식 랜딩기어, 랜딩기어 도어의 개폐 기능을 스위치나 로지컬 스위치로 시간을 설정하여 세밀한 스케일 모델의 동작을 연출할 수 있습니다.
플라이바레스 헬리콥터, 비행기 그리고 멀티콥터에 대한 저희 그라프너의 폭넓은 HoTT flight controller제품들은 mz-24PRO 조종기와 보다 편리한 사용을 제공합니다.





MZ-24 PRO 업그레이드 내용

 –   정밀한 4개의 베어링을 적용, 4096 분해도의 ”알루미늄 조종스틱” 적용
–   3단계로 설정할 수 있는 ”트리플레이트(DR/EXP)” 기능

     –   스위치에 사용자만의 음성안내를 설정할 수 있는”Announce”기능

     –   6개의 페이즈(PHASE)에 음성안내를 설정할 수 있는 기능

     –   ”GR스튜디오”를 이용한 음성 목록 편집 기능

     –   시인성이 좋은  심플한 아이콘 디자인

     –   스위치의 조합으로 다양한 스위치 기능을 사용할 수 있는 8개의 ”로지컬” 스위치기능

     –   리트렉트 도어 동작 같은 특수동작을 프로그램 할 수 있는 서보 ”스퀀스(Seqence)”기능

     –   스위치를 설정하여 2,3,4 채널의 트림을 한번에 설정할 수 있는 ”오토 트림”기능

     –   GR-12L 수신기 2개 추가구성





MZ24 Pro 사용자 메뉴얼 다운로드

GR스튜디오 다운로드

출고시 스틱 모드1이며 모드2 변경 가능 : 모드 변경 방법 바로가기



제품특징

–       HoTT (HOPPING TELEMETRY TRANSMISSION)시스템의 양방향 통신 2.4GHz 방식 사용

–       HOPPING 방식의 75CH 운용되는 안정적인 HoTT 시스템을 적용하여 우수한 송, 수신과 4096 분해능의 정밀한 조종성능

–       3.5” FULL COLOR TFT 터치 칼라LCD를 적용, 편리하고 쉬운 사용과 다양한 유저 인터페이스 제공, 12개 프로그램 가능한 비례적인 채널

–       비행기, 글라이더, 헬기, 멀티콥타, 자동차 그리고 보트에 대한 모델타입

–       정밀한 4개의 베어링과 알루미늄 재질로 제작된 4096 분해도의 알루미늄 조종스틱 적용

–       프로그램이 가능한 음성안내를 설정할 수 있는 6개의 플라이트 페이지 기능

–       스위치 기능에 사용자만의 음성안내를 편집하여 설정할 수 있는 Announce기능

–       실시간 텔레미트리 음성안내와 경고

–       다양한 스위치 기능을 논리적으로 사용할 수 있는 10개의 로지컬 스위치기능

–       비행 중 모델의 트림을 한번에 설정할 수 있는 오토트림 기능

–       비행기와 글라이더를 위한 14개 윙 타입들

–       프로그램 가능한 프리믹서 5개 리니어 믹스, 3개 커브믹스

–       글라이더 모델타입의 butterfly, camber, aileron differential 기능의 넓은 동작범위

–       와이어리스 트레이너기능

–       리트렉트 도어 동작 같은 특수동작을 설정할 수 있는 3 채널을 사용한 서보 스퀀스(Seqence)기능

–       3단계로 사용할 수 있는 듀얼레이트 기능

–       10ms 나 20ms의 설정이 가능한 송, 수신기 리스펀스 기능

–       보이스 알림이 있는 6개 플라이트 모드

–       시스템 확장을 위한 멀티 수신기 바인딩

–       모드 1~4 설정 가능한 스틱모드 기능

–       MP3 player ( sd카드 사용 32기가까지..)

–       모델들을 안전하게 동작 시키는 독점적인 HoTT의 기술

–       완전한 동작을 위해 최대 75개 주파수 호핑 채널을 사용

–       SD 메모리 카드에 거의 무제한으로 모델 저장이 가능한 모델 메모리기능

–       다양한 플라이트 컨트롤러를 위한 digital SUMD or SUMO (PPM) 시그널 제공



헬리콥터 기능

• 음성파일 설정 가능한 6개의 페이지 기능
• 3단계로 설정할 수 있는 트리플 레이트DR/EXP)기능
• 3채널 서보 시퀀스 기능
• 6가지 스와쉬 타입: 1S, 2S 180, 3S 120, 3S 140, 3S Elev, 4S 90
• 피치커브 기능 (7 Points)
• 스로틀커브 기능 (7 Points)
• 피치 스로틀 트림x 6
• 스와쉬 리미트 기능
• 스와쉬 믹서 기능
• 8개 프로그램 믹스: 5 x 리니어 믹스, 3 x 커브 믹스
• 스로틀 믹스 – AILE>THRO, ELEV>THRO, RUDD>THRO
• 자이로 & 거버너 기능
• 피치 테일 믹스



비행기 기능

• 음성파일 설정 가능한 6개의 페이지 기능
• 3단계로 설정할 수 있는 트리플 레이트(DR/EXP)기능
• 3채널 서보 시퀀스 기능
• 14가지 윙 타입: NORMAL: 1A, 1A1F, 2A, 2A1F, 2A2F, 2A4F, 4A2F, 4A4F, DELTA: 2A, 2A1F, 2A2F, 2A4F, 4A2F, 4A4F
• 3 가지 테일 타입: Normal, V-Tail, 2 Elev.
• 윙 믹서: RUDD> AILE, AILE>RUDD, RUDD>ELEV
• 플랩 믹서: AILE>FLAP, ELEV>FLAP, FLAP>ELEV
• 8개 프로그램 믹스: 5 x 리니어 믹스, 3 x 커브 믹스
• 에일러론 디프런샬 기능
• 스로틀 커브 기능
• 플랩설정 기능
• 에어 브레이크 기능
• 아이들 로우 기능
• 스냅 롤 기능



글라이더 기능

• 음성파일 설정 가능한 6개의 페이지 기능
• 3단계로 설정할 수 있는 트리플 레이트(DR/EXP)기능
• 3채널 서보 시퀀스 기능
• 14가지 윙 타입: NORMAL: 1A, 1A1F, 2A, 2A1F, 2A2F, 2A4F, 4A2F, 4A4F, DELTA: 2A, 2A1F, 2A2F, 2A4F, 4A2F, 4A4F
• 3 가지 테일 타입: Normal, V-Tail, 2 Elev.
• 윙 믹서: RUDD> AILE, AILE>RUDD, RUDD>ELEV
• 플랩 믹서: AILE>FLAP, ELEV>FLAP, FLAP>ELEV
• 8개 프로그램 믹스: 5 x 리니어 믹스, 3 x 커브 믹스
• 에일러론 디프런샬 기능
• 스로틀 커브 기능
• 플랩설정 기능
• 캠버설정 기능
• 버터플라이 기능
• 스냅롤 기능



구성품

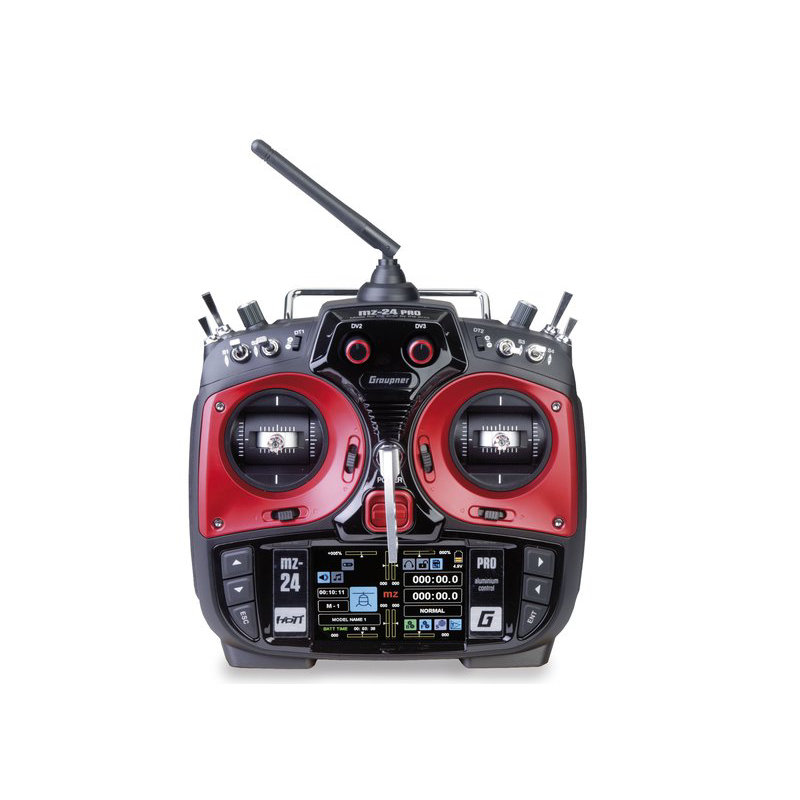

• mz-24 PRO 조종기
• GR-24L 12ch 수신기
• 5000mAh 리튬폴리머 배터리
• USB 충전기
• USB PC interface 세트
• USB interface 업데이트 와이어
• USB 케이블
• SD 카드젠더
• SD 카드 케이스
• 마이크로 SD카드

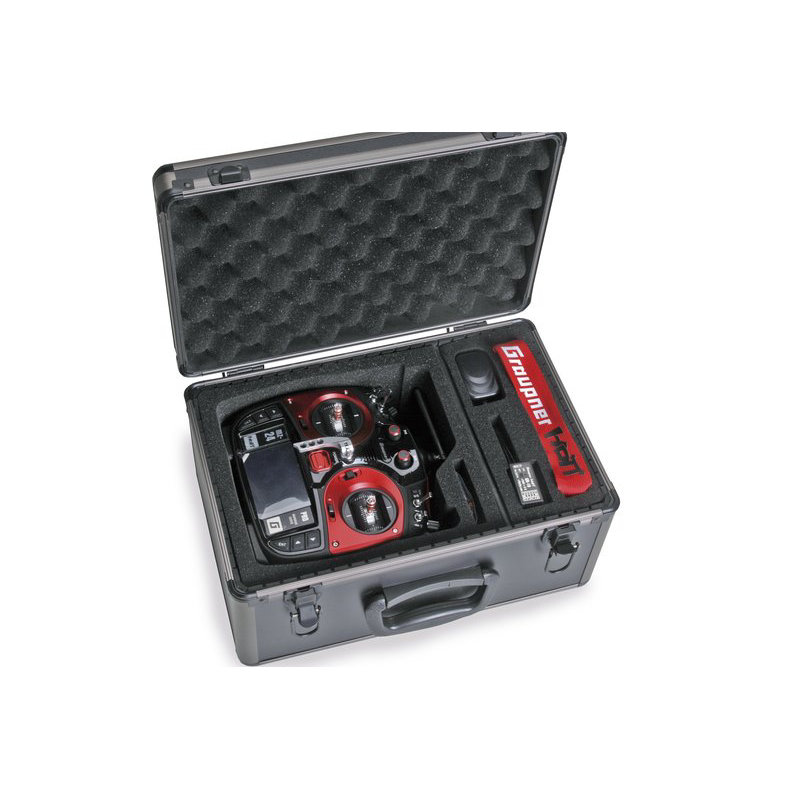

• 조종기 하드케이스
• 조종기 목걸이
• 조종기 목걸이 발란서
• 2년 품질보증 카드
• 설명서



Graupner HoTT 특징

• 간편하고 빠른 송, 수신기 바인딩
• 레인지 테스트, 위험경고 제공
• 송, 수신기 저전압 경고 기능
• 3.6 V ~ 8.4 V (functional to 2.5V)까지의 폭넓은 수신기 동작전압
• Graupner HoTT 수신기내부의 채널맵핑, 믹싱, 서보세팅, 페일세이프 등의 기본기능을  텔레메트리 기능을 이용하여
송신기의 LCD를 통해 무선으로 설정하여 사용할 수 있습니다.
• SUMD, SUMO기능을 이용한 한 개의 라인으로 자이로와 각종 컨트롤 보드로 송신기의 신호를 전송  할 수 있어
주변 기기의 사용이 편리합니다.
• 수신기의 PERIOD 기능을 10ms로 사용할 경우 송신기의 4채널의 신호를 한번에 수신하여 더욱  빠른 응답속도로
모델을 조종할 수 있습니다.
• HoTT Smart box 및 자체 LCD를 통한 페일세이프, 채널맵핑, 믹싱, 서보세팅 등의 간편한 설정
• 모든 HoTT 수신기와 바인딩 가능
• 최적화된 주파수 Frequency hopping 과 Broad channel spread 를 통한 혼선 방지
• 텔레메트리 기술을 이용한 정확한 데이터 전송, 분석 및 디스플레이
• 200 system 이상 동시 사용 가능
• GR STUDIO PC 소프트웨어를 이용한 편리한 펌웨어 업그레이드 가능
